S transformací a modernizací výroby a rychlým rozvojem inteligentní logistiky se aplikace AGV (Automated Guided Vehicles) rychle rozšířila z tradičních skladů s kontrolovaným prostředím na stále složitější scénáře, jako jsou výrobní dílny, přístavní terminály a venkovní kontrolní oblasti. Rozšíření aplikačních scénářů a časté přechody mezi prostředími, zejména vnitřní-do{2}}venkovního provozu, kladou mnohem vyšší požadavky na přizpůsobivost AGV k prostředí. Mezi těmito faktory je zvláště důležitá přizpůsobivost povrchu vozovky.
Jako základní mechanická struktura, která zajišťuje plynulý pohyb vozidla, spolehlivou nosnost a dlouhou životnost pohonné jednotky, hraje rozhodující roli racionální návrh a výběr plovoucích -nárazů absorbujících konstrukcí. Pro splnění různých uspořádání podvozků a požadavků na zatížení byly vyvinuty různé typy plovoucích závěsných konstrukcí. Tento článek systematicky přezkoumává běžné plovoucí konstrukce pohlcující nárazy-AGV, analyzuje jejich pracovní mechanismy, konstrukční omezení a výkonnostní charakteristiky a poskytuje teoretické odkazy a praktické pokyny pro návrh a výběr systému zavěšení.
1. Základní funkce plovoucích struktur pohlcujících ráz-
Základním cílem plovoucí konstrukce tlumící nárazy-je zajistit stabilní provoz AGV na nerovných a složitých vozovkách. Tohoto cíle je dosaženo prostřednictvím tří úzce souvisejících mechanismů.
(1) Zajištění koordinovaného kontaktu kolového systému se zemí
V konfiguracích AGV s více koly, pokud je hnací kolo instalováno ve více vysunuté poloze než pomocná kola, aby byla zajištěna trakce, mohou pomocná kola ztratit kontakt se zemí. To vede k nadměrné koncentraci zatížení na pohonnou jednotku, snížení efektivní nosnosti a výraznému ovlivnění jízdní stability.
Zavedením elastické svobody prostřednictvím pružin zavěšení umožňuje plovoucí struktura tlumící nárazy-poháněcí jednotce vertikální pohyb. Pod vlastní hmotností AGV lze hnací kolo přitlačit zpět do stejné výšky jako pomocná kola, což umožňuje, aby se všechna kola dotýkala země současně. To zajišťuje dostatečnou trakci pro hnací kolo a zároveň umožňuje pomocným kolům sdílet část nákladu, což má za následek optimalizované rozložení zatížení napříč vozidlem.
(2) Přizpůsobení se nerovnostem vozovky a překážkám
Při provozu na nerovném povrchu vozovky bez tlumení nárazů může hnací kolo ztratit trakci v prohlubních nebo být pevně zvednuto překážkami, což způsobí vibrace vozidla, odchylky nebo nestabilitu. U plovoucího zavěšení umožňuje pružina hnacímu kolu plynule sledovat profil vozovky.
Při nárazu na výstupek zabraňuje stlačení pružiny pohonné jednotce strnule zvedat celé vozidlo. Při přejezdu přes prohlubeň tlačí vratná síla pružiny hnací kolo dolů, aby byl zachován kontakt se zemí. To zajišťuje nepřetržitou trakci a stabilní jízdní chování za různých podmínek vozovky.
(3) Tlumení nárazového zatížení a ochrana pohonné jednotky
Nerovnosti vozovky a překážky vytvářejí přechodná nárazová zatížení, která se přenášejí přímo na motor, převodovku, ložiska a další kritické součásti. V průběhu času tato zatížení urychlují opotřebení a selhání.
Pružina odpružení absorbuje a tlumí energii nárazu prostřednictvím elastické deformace a přeměňuje náhlá rázová zatížení na postupně uvolněnou elastickou energii. To výrazně snižuje špičkové zatížení přenášené na pohonnou jednotku, prodlužuje životnost komponent a snižuje náklady na údržbu.
2. Omezení návrhu a matematické modelování (formát prostého{1}}textu)
Aby bylo možné spolehlivě dosáhnout výše uvedených funkcí, musí plovoucí konstrukce pohlcující nárazy- splňovat řadu mechanických omezení. Základní konstrukční proměnnou je přesné přizpůsobení tuhosti pružin k. Na základě tří typických provozních podmínek-rovný povrch, prohlubně a výčnělky-jsou níže vytvořeny klíčové vztahy návrhu pomocí technických{5}}přátelských výrazů ve formátu prostého-textu.
Definice klíčových parametrů
k : tuhost jedné pružiny zavěšení
lambda : výška vyčnívání hnacího kola vzhledem k pomocným kolům
delta : nerovnost povrchu vozovky (hrbolat=+delta, prohlubeň=-delta)
Delta : předpětí pružiny
n : počet pružin na pohonnou jednotku
G : celková hmotnost AGV při plném zatížení
mu1 : koeficient tření mezi hnacím kolem a zemí
mu2 : koeficient valivého odporu AGV
Fmax1 , Fmax1_limit : jmenovité a mezní zatížení hnacího kola
Fmax2 , Fmax2_limit : jmenovité a konečné zatížení pomocných kol
(1) Stav rovného terénu (základní případ)
Toto je nejběžnější provozní stav. Všechna kola musí udržovat kontakt se zemí, zatížení musí zůstat v rámci jmenovitých limitů a je třeba zabránit prokluzu hnacího kola.
Normální zatížení hnacího kola:
FN1=(Delta + lambda) * n * k
Omezení zatížení pro hnací kolo:
FN1<= Fmax1
Zatížení přídavného kola FN2 musí splňovat:
FN2<= Fmax2
(Poznámka: FN2 se získá z rovnováhy statické síly systému kol jako funkce FN1 a celkové hmotnosti vozidla G.)
Protiskluzový-podmínka:
FN1* mul > G* mu2
(2) Stav vozovky v depresi
V prohlubni vozovky se pružina prodlouží dále, čímž se sníží zatížení hnacího kola a zvýší se zatížení pomocného kola. Aby se zabránilo ztrátě kontaktu hnacího kola, musí být splněny následující geometrické podmínky:
lambda > delta
Normální zatížení hnacího kola:
FN1_depressed=(Delta + lambda - delta) * n * k
Omezení zatížení (povolené krátkodobé-limity):
FN1_depressed<= Fmax1_limit
FN2_depressed<= Fmax2_limit
Protiskluzový-podmínka:
FN1_depressed * mu1 > G * mu2
(3) Stav vyčnívající vozovky
Když AGV narazí na výstupek, pružina se dále stlačí a zatížení hnacího kola dosáhne své maximální hodnoty. Síla pružiny nesmí zvednout celé vozidlo a způsobit ztrátu kontaktu pomocných kol.
Normální zatížení hnacího kola:
FN1_bump=(Delta + lambda + delta) * n * k
Společné-omezení kontaktu
(pro typickou čtyř{0}}kolovou konfiguraci AGV):
2 * FN1_bump < G
Omezení zatížení (povolený krátkodobý-limit):
FN1_bump<= Fmax1_limit
(4) Komplexní stanovení rozsahu tuhosti
Kombinací všech omezení nerovností z plochých, stlačených a vyčnívajících podmínek vozovky lze získat vhodný rozsah pro tuhost pružiny k.
V rámci tohoto možného rozsahu by měly být zvoleny vhodné hodnoty Delta předpětí pružiny a lambda vysunutí hnacího kola.
V inženýrské praxi se běžně používají následující pokyny:
lambda=(1,5 až 2,0) * delta
To poskytuje dostatečnou bezpečnostní rezervu pro nerovnosti povrchu vozovky.
3. Běžné typy plovoucích struktur pohlcujících nárazy AGV-
(1) Kloubový typ houpačky
Pohonná jednotka je připojena k podvozku pomocí otočného kloubu a může se otáčet pod pružinou-generovaným vratným momentem. Tato struktura poskytuje mechanické zesílení, což umožňuje relativně malou silou pružiny generovat velkou kontaktní sílu se zemí. Vztah mezi plovoucím pohybem a stlačením pružiny je však nelineární.
Přestože je adaptabilita silná, existují rozdíly v obousměrném zatížení. Při jízdě do kopce se zatížení hnacího kola výrazně zvyšuje, což vyžaduje pečlivé ověření konstrukční pevnosti. Tento typ je široce používán v těžkých-vozech AGV, kde je dostatečný prostor pro instalaci.
(2) Typ vertikálního vodícího sloupu
Pohonná jednotka se vznáší vertikálně podél lineárních vodicích sloupků nebo vodicích pouzder, přičemž tlačné pružiny zajišťují tlumení nárazů. Struktura je kompaktní,{1}}cenově efektivní a snadno se udržuje.
Zásadním požadavkem na konstrukci je, že vodicí sloupky musí být symetricky uspořádány a vystředěny vzhledem ke kolu-kontaktnímu bodu se zemí. Nesprávné vyrovnání může generovat další momenty vedoucí k zaseknutí nebo abnormálnímu opotřebení. Tento typ je vhodný pro lehké- až středně{4}}zatížené AGV s přísnými výškovými omezeními.

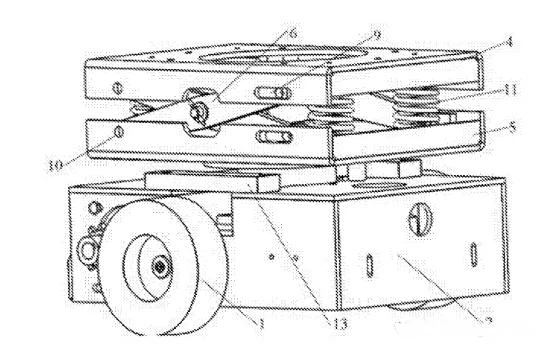

(3) Nůžkový-typ odkazu
Plovoucí pohyb je realizován pomocí nůžkového mechanismu a je často integrován s moduly diferenciálního řízení, aby se ušetřil instalační prostor. Když se však levé a pravé hnací kolo setká s různými výškami vozovky, struktura postrádá vlastní přizpůsobivost a může způsobit diagonální zvednutí podvozku.
Tento typ se používá hlavně ve specifických integrovaných modulech pohonu diferenciálu a nabízí relativně špatnou adaptabilitu na obecné nerovné povrchy vozovky.
(4) Typ otočné-osy
Dvě kola jsou pevně namontována na jedné ose, která se může otáčet kolem centrálního závěsu. Nerovnosti vozovky jsou vyrovnávány výkyvy celé nápravy, čímž se obě kola účinně chovají jako jediné virtuální velké kolo.
U více{0}}kolových systémů lze zkombinovat více výkyvných náprav, aby se systém kol zredukoval na ekvivalentní tří-konfiguraci kontaktu se zemí, čímž se v zásadě vyřeší problémy spolu-uzemnění. Tato konstrukce je jednoduchá a robustní, a proto je velmi vhodná pro vícekolová, těžká{5}} a venkovní AGV.
(5) Čtyři-typ propojení
Na základě principu paralelogramového spojení umožňuje čtyř{0}}struktura spojení vertikální plovoucí při zachování konstantní orientace pohonné jednotky. Ve srovnání s kloubovými výkyvnými typy zůstávají síly kolineární, což eliminuje torzní zatížení během plovoucího pohybu.
Přestože je konstrukčně složitější a{0}}náročnější na prostor, poskytuje tato konstrukce vynikající stabilitu a dobře se hodí pro těžká-vozidla AGV s přísnými požadavky na polohu kol, jako jsou vysokozdvižné-typy AGV s vertikálním pohonem AGV.
4. Průvodce porovnáváním a výběrem plovoucích konstrukcí tlumících nárazy-
Porovnání běžných typů plovoucích konstrukcí
| Typ struktury | Adaptabilita na silnici | Požadavek na prostor | Hlavní výhody | Omezení | Typické aplikace |
|---|---|---|---|---|---|
| Kloubový typ houpačky | Vynikající | Střední | Vysoký mechanický zisk, silná přizpůsobivost, vyspělá technologie | Obousměrný rozdíl zatížení; potenciální torzní zatížení pohonné jednotky | Těžká-řiditelná hnací kola; dispozice s dostatečným prostorem |
| Typ vertikálního vodícího sloupku | Dobrý | Malý | Kompaktní konstrukce, nízká cena, snadná údržba | Vysoce citlivý na zarovnání vodícího sloupku; nebezpečí zaseknutí | Lehká- až středně{1}}zatížená AGV; aplikace s přísnými výškovými omezeními |
| Nůžkový-Typ odkazu | Relativně chudý | Velký | Snadná integrace s moduly diferenciálního řízení | Špatná přizpůsobivost nerovnému-pravému stavu vozovky; velké obsazení prostoru | Pohonné jednotky integrovaného diferenciálu |
| Swing{0}}Typ nápravy | Vynikající (více-kolečko) | Velký | Jednoduchý a robustní princip; silný kontakt s více-kolem se zemí- | Objemná struktura; velké vertikální a boční požadavky na prostor | Outdoorová AGV na více{0}}kole-; AGV typu stavebních strojů |
| Čtyři-typ propojení | Vynikající | Střední až Velké | Konstantní poloha kola během plavání; žádné dodatečné torzní zatížení; stabilní výkon | Složitější struktura; vyšší náklady | Vysoce{0}}přesné, těžké-vysokozdvižné vozíky AGV; aplikace s přísnými požadavky na polohu kola |
Shrnutí doporučení pro výběr
Uspořádání pohonu diferenciálu:
Pokud jsou primárním cílem kompaktní konstrukce a nízké náklady, je vhodnou volbou typ vertikálního vodícího sloupu. Pokud je vyžadována integrace řízení a instalační prostor to umožňuje, lze zvážit typ propojení nůžkový-. Pro aplikace s vysokými požadavky na přizpůsobivost vozovce a přesnost pohybu se doporučuje typ kloubové houpačky nebo čtyř-spojek.
Rozložení pohonu řízení:
Struktury svislých vodicích sloupků jsou široce používány v aplikacích s lehkým- až středním{1}}zátěžem. Ve scénářích velkého-zátěže je hlavním řešením kloubová houpačka. U vysokozdvižných-typů AGV, kde je vyžadováno přesné vertikální vyrovnání hnacího kola, nabízí čtyř{6}}typ spojení jasné výhody.
Speciální rozvržení pro více-těžká kola-pro zatížení nebo pro venkovní použití:
Typ výkyvné-osy nebo kombinace více výkyvných náprav představuje jedno z nejúčinnějších řešení pro zajištění spolehlivého kontaktu se zemí na složitém a nerovném terénu.
5. Závěr
Plovoucí konstrukce pohlcující nárazy- tvoří kritické rozhraní mezi AGV a zemí. Jejich výkon přímo určuje provozní schopnost a spolehlivost vozidla ve složitých prostředích. Základem konstrukce odpružení je přesné přizpůsobení parametrů pružin konkrétním provozním podmínkám-včetně profilů vozovky, úrovní zatížení a rychlosti vozidla-a současně uspokojování mnoha omezení, jako je kontakt více kol se zemí, vyvážení zatížení, protiskluzový-výkon a tlumení nárazů.
V současné době dominují v AGV s diferenciálním-pohonem a řízením-struktury kloubových výkyvných a svislých vodicích sloupků díky jejich výhodám. Čtyři-struktury táhla prokazují vynikající výkon ve špičkových-těžkých{5}}aplikacích, zatímco konstrukce otočných-náprav poskytují jedinečná a efektivní řešení pro venkovní AGV pro vícekolová těžká-vozidla.
Při pohledu do budoucna, jak se scénáře aplikací AGV neustále rozšiřují a prohlubují, očekává se, že technologie aktivního a polo{0}}aktivního odpružení, stejně jako inteligentní adaptivní systémy odpružení integrované s vnímáním vozovky, se stanou klíčovými vývojovými směry pro řešení vyšších dynamických požadavků na výkon a extrémnějších provozních prostředí.
