I. Původ a integrace technologie
Evoluce technologie AGV je mikrokosmem vývoje průmyslové automatizace. V roce 1913 Ford představil pásová-vozidla, která, podobně jako mechanické kolejnice na zemi, přepravovala díly po pevných trasách nízkou rychlostí 0,3 m/s-tuhý způsob dopravy, který trval téměř půl století. Až v roce 1953 se objevila technologie elektromagnetického navádění. Zapuštěním kabelů s frekvencí 10 kHz pod podlahu dílny pro vytvoření elektromagnetického pole dosáhly AGV přesnosti polohování ±15 mm. Jakákoli změna trasy však stále vyžadovala nové zapojení, takže úpravy byly extrémně nákladné.
Ke skutečné revoluci došlo na počátku 21. století. S vývojem QR kódů japonskou společností Denso, které se v roce 2004 staly mezinárodním standardem, prolomila kapacita úložiště QR kódů hranici 7 KB. Jediný kód by mohl obsahovat kompletní logistické informace, jako jsou souřadnice dílny a parametry zařízení. V roce 2012 byla německá KUKA první, která integrovala čtečky QR kódů průmyslové{7}}třídy s AGV. V pilotním projektu v továrně BMW v Lipsku byla úprava dráhy, která s magnetickým naváděním tradičně trvala tři dny, dokončena za pouhé dvě hodiny. Tato průlomová technologie přímo podporovala přeměnu AGV z „pevných kolejových vlaků“ na „inteligentní dopravní roboty“.
Od roku 2010, kdy technologie rozpoznávání QR kódů dozrávala a požadavky na navigaci AGV pokročily, navigace pomocí QR kódu postupně nahradila tradiční elektromagnetické nebo magnetické páskové naváděcí systémy. V Číně se po roce 2010 rychle rozvinula technologie navigace s QR kódem AGV a našla široké uplatnění v automobilové výrobě a skladové logistice. Tento pokrok zlepšil přesnost a flexibilitu polohování AGV a zároveň rozšířil rozsah jeho aplikací.
II. Principy aplikace
Navigační a polohovací mechanismus
AGV jsou vybavena čtečkami kódů, které skenují pozemní QR kódy pro získání kódování polohy, posunutí souřadnic a údajů o úhlu kurzu. Plánovací systém generuje sekvenci navigačních příkazů na základě informací o souřadnicích QR kódu a AGV se pohybuje z „bodu do bodu“, přičemž jeho kurz je korigován senzorem IMU. Kombinací určování polohy pomocí QR kódu, dat IMU a informací z kodéru je dosaženo vysoké{2}}přesnosti určování polohy.
Uzavřený-systém ovládání smyčky
Ovladač AGV upravuje otáčky kol v reálném čase na základě zpětné vazby od QR kódů, aby zajistil jízdu po předem nastavené dráze. Integrací údajů o ujetých kilometrech kodéru, úhlů kurzu IMU a informací o poloze QR kódu vzniká vysoce přesný -systém řízení s uzavřenou{2}}smyčkou, který dosahuje přesnosti polohování až ±1 mm. Prostřednictvím řízení s uzavřenou-smyčkou může AGV fungovat stabilně v dynamických prostředích a přizpůsobovat se složitým podmínkám vozovky a požadavkům úkolů.
Architektura systému a funkční moduly
Vrstva vnímání:Obsahuje čtečky kódů, LiDAR a senzory pro vyhýbání se překážkám, které spolupracují za účelem dosažení vnímání životního prostředí a ochrany bezpečnosti.
Rozhodovací vrstva:Komunikuje mezi řídicím systémem vyšší{0}}úrovně a samostatným řídicím modulem AGV za účelem dokončení přidělování úkolů, optimalizace cesty a zpracování výjimek.
Prováděcí vrstva:Spoléhá na hnací motory a mechanismy pro manipulaci s materiálem (jako jsou push{0}}pull nebo válečkové systémy) k provádění přepravních úkolů a rozhraní se systémem Warehouse Management System (WMS).
III. Technické výhody a typické scénáře
Technické výhody
Flexibilní a nastavitelné dráhy:Navigační cesty QR kódu lze rychle upravit podle potřeb výroby.
Vysoká přesnost polohování:Ve srovnání s tradičními metodami navádění může přesnost polohování dosahovat až ±1 mm, což splňuje požadavky na přesnou výrobu.
Snadná údržba:Štítky s QR kódem se snadno udržují, snižují opotřebení vodicích lišt a náklady na údržbu.
Typické scénáře
Výroba automobilů:V tovární svařovací dílně FAW-Volkswagen Foshan je instalováno 3 200 keramických štítků s QR kódem s pevností v tlaku 5 tun/m². Flexibilní dopravníkový systém složený z AGV dosahuje přesnosti polohování ±0,2 mm pro sestavy karoserií automobilů, což zkracuje dobu přechodu ve smíšené výrobě ze 4 hodin na 18 minut. Dvojitá-kontrola QR kódů v kombinaci s vizuálním vedením na každé klíčové pracovní stanici snížila chyby sestavování na jednu z milionu.

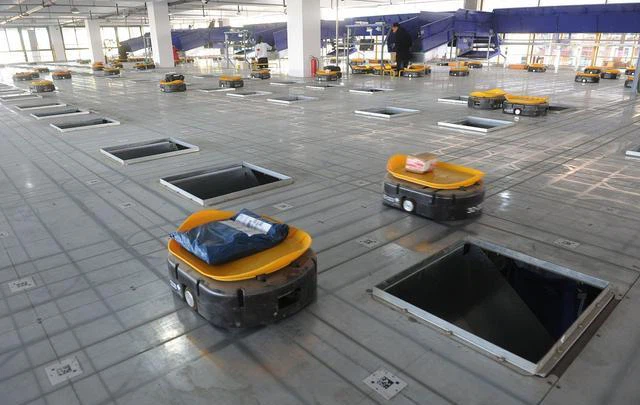

Inteligentní skladování:V Shanghai Asia No.1 Warehouse společnosti JD.com je použito rozložení QR kódu s devíti-síťkou. Každá police je ve spodní části opatřena třemi kontrolními kódy a v kombinaci s duální-frekvence RFID identifikační technologií se hustota skladu zvýší o 40 % a přesnost vychystávání dosahuje 99,99 %.
Farmaceutický chladící řetězec:Ve specializovaných aplikacích pro farmaceutické sklady s chladícím řetězcem jsou štítky s QR kódy potaženy vrstvou odolnou proti nízkým-teplotám, která dokáže zachovat funkčnost po dobu 10 let při -25 stupních a zajišťuje spolehlivou navigaci AGV v mrazivém prostředí.
IV. Podrobné kroky principu aplikace
Inicializace navigačního systému a rozložení QR kódu
Příprava půdy:Podlaha je ošetřena samonivelačním procesem z epoxidové pryskyřice- s požadavkem na rovinnost menší nebo rovnou 3 mm na 2 m.
Instalace štítku s QR kódem:Štítky jsou zapuštěny v jedné rovině se zemí a pokryty 5mm polykarbonátovou vrstvou odolnou proti opotřebení-. Každý štítek obsahuje jedinečné kódování polohy, offset a informace o úhlu směru ve standardizovaném formátu. Štítky jsou instalovány podél trasy AGV v intervalech 1 až 3 metry, aby vytvořily navigační síť pokrývající klíčové oblasti. Štítky by se měly vyhýbat oblastem s vysokým-opotřebením a měly by být pravidelně udržovány.
Rozpoznávání QR kódu a získávání dat
Zachycení obrázku:AGV jsou vybavena kamerami s vysokým{0}}rozlišením nebo laserovými skenery pro zachycení obrázků s QR kódem. Algoritmy zpracování obrazu extrahují informace na štítku.
Přenos dat:Senzory v reálném čase přenášejí údaje o poloze, ofsetu a úhlu směru do ovladače. Výška a úhel instalace senzoru jsou optimalizovány tak, aby bylo zajištěno efektivní rozpoznání.
Zpracování dat a výpočet polohy
Globální shoda:Ovladač porovnává kódování polohy QR kódu s přednastavenou globální mapou souřadnic pro určení absolutní polohy AGV.
Oprava chyb:Na základě zpětné vazby ofsetu a úhlu směru z QR kódu jsou vypočítány odchylky od přednastavené dráhy a generovány korekční příkazy. Údaje o ujeté vzdálenosti kodéru a úhly kurzu IMU jsou kombinovány za účelem opravy kumulativních chyb a zlepšení přesnosti určování polohy.
Plánování trasy a dynamické úpravy
Generování příkazů:Plánovací systém generuje sekvenci navigačních příkazů na základě požadavků úlohy a posílá ji do řídicí jednotky AGV.
Úprava v reálném čase{{0}:Během jízdy AGV neustále čte data QR kódu. Pokud je detekován posun větší než 5 mm, řídicí algoritmus PID upraví rychlost hnacího kola tak, aby se vrátila do přednastavené dráhy. V oblastech mezi QR kódy se AGV spoléhá na data IMU a kodéru, aby odhadl svou polohu, dokud nenarazí na další štítek pro rekalibraci.
Více{0}}Spojení senzorů a řízení s uzavřenou{1} smyčkou
Detekce překážek:LiDAR a ultrazvukové senzory nepřetržitě monitorují překážky a v případě potřeby spouštějí nouzové vyhýbání se nebo přeplánování cesty.
Integrované ovládání:Ovladač integruje určování polohy pomocí QR kódu, zpětnou vazbu ze snímače a příkazy pro řízení pohybu a vytváří tak uzavřený systém{0}}, který dosahuje přesnosti určování polohy na úrovni ±1 mm. Signály pro vyhýbání se překážkám jsou sloučeny s navigačními daty, aby bylo zajištěno bezpečné fungování AGV v dynamických prostředích.
V. Shrnutí klíčových procesů
Inicializace:Položte štítky s QR kódem obsahujícím informace o poloze a orientaci.
Uznání:Zachyťte a analyzujte data štítků pomocí vizuálních senzorů.
Umístění:Přiřaďte globální souřadnice a opravte chyby k dokončení umístění.
Provedení cesty:Postupujte podle sekvence příkazů a dynamicky upravte trajektorii tak, aby byla zachována zamýšlená cesta.
